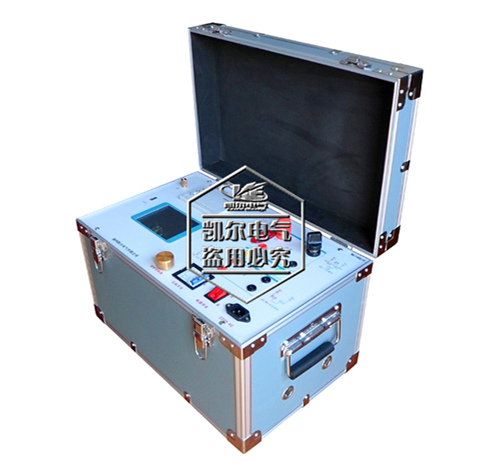

KEHGQ-A型 互感器特性綜合測試儀
一、設計用途
KEHGQ-A型互感器特性綜合測試儀（CT/PT特性綜合測試儀）設計用于對保護類、計量類CT/PT進行自動測試，適用于實驗室也適用于互感器綜合特性的現場檢測。
二、主要特征
● 支持檢測CT和PT；
● 滿足GB1207、GB1208等規程要求；
● 無需外接其它輔助設備，單機即可完成所有檢測項目；
● 自帶微型快速打印機、可直接現場打印測試結果；
● 采用智能控制器，操作簡單；
● 大屏幕液晶，圖形化顯示接口；
● 按規程自動給出CT/PT（勵磁）拐點值；
● 自動給出5％和10％誤差曲線；
● 可保存3000組測試資料，掉電后不丟失；
● 支持U盤轉存資料，可以通過標準的PC進行讀取，并生成WORD報告；
● 小巧輕便≤22Kg，非常利于現場測試。

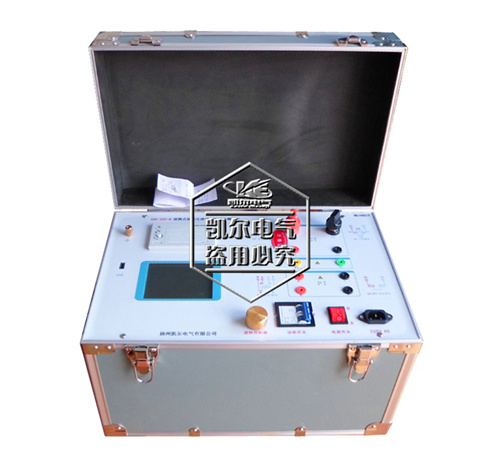

三、儀器面板說明
1 — 設備接地端子
2 — U盤轉存口
3 — 打印機
4 — 液晶顯示器
5 — 控制器
6 — 過流保護（功率）開關
7 — P1、P2：CT變比/極性試驗時，大電流輸出端口
8 — S1、S2：CT變比/極性試驗時，二次側接入端口
9 — K1、K2：CT/PT勵磁（伏安）特性試驗時，電壓輸出端口
10 — A、X ：PT變比/極性時，一次側接入端口
11 — a、x ：PT變比/極性時，二次側接入端口
12 — 主機電源開關
13 — 主機電源插座 四、主要測試功能（見下表）
|
伏安特性（勵磁特性）曲線 |
伏安特性（勵磁特性）曲線 |
|
自動給出拐點值 |
自動給出拐點值 |
|
自動給出5％和10％的誤差曲線 |
變比測量 |
|
變比測量 |
極性判斷 |
|
極性判斷 |
比差測量 |
|
一次通流測試 |
相位（角差）測量 |
|
比差測量 |
交流耐壓測試 |
|
相位（角差）測量 |
鐵心退磁 |
|
交流耐壓測試 |
|
|
鐵心退磁 |
|
五、主要技術參數（見下表）
|
項 目 |
參 數 |
|
工作電源 |
AC220V±10％ 、50Hz |
|
設備輸出 |
0～1000V（20A峰值） |
|
大電流輸出 |
0～600A |
|
勵磁測量精度 |
≤0.5％（0.2％×讀數+0.3％×量程） |
|
相位測量
（角差） |
精度 |
4min |
|
分辨率 |
0.1min |
|
比差 |
精度 |
0.05％ |
|
CT
變比測量 |
范圍 |
≤5000A/1A（25000A/5A） |
|
精度 |
≤0.5％ |
|
PT
變比測量 |
范圍 |
≤500KV |
|
精度 |
≤0.5％ |
|
工作環境 |
溫度：－10℃ ～ 40℃，濕度：≤90％，海拔高度：≤1000m |
|
尺寸、重量 |
尺寸：410mm×260mm×340mm ， 重量：≤22Kg |
六、工作條件要求
1、輸入電壓 AC220V±10％、額定頻率 50Hz；
2、測試儀應該由帶有保護接地的電源插座供電。如果保護地的連接有問題，或者電源沒有對地的隔離連接，仍然可以使用測試儀，但是我們不保證安全；
3、參數對應的環境溫度是23℃±5℃。
注：產品在生產過程中不斷更新完善，產品外觀圖片僅供參考（以實物為準），如有變動，恕不另行通知。
